Atelier - Moteurs physiques, jeux vidéos et simulateurs de comportement (ISN - 12/03/2015)

Atelier **année 2016**

Nous reprendrons au cours de l'atelier les différents éléments ci-dessous qui avaient été développés dans l'atelier 2015. Il n'est donc pas necessaire de les lire avant l'atelier.

Pour préparer l'atelier et tirer parti au mieux du temps consacré, je vous demanderai de suivre les consignes suivantes:
  • Si vous souhaitez utiliser votre machine, il faut venir avec une version python et pygame correctement installé. Le plus simple consiste à installer EduPython (disponible à l'adresse http://edupython.tuxfamily.org/) qui intégre nativement la librairie pygame.
  • Pour vérifier que votre installation est correcte, vous pouvez executer le script "02b_version_classe_jeu_pygame.py" qui doit afficher dans une nouvelle fenetre une balle qui rebondit.

Afin de préparer l'atelier, téléchargez en amont le fichier de base "Squelette.py" à partir duquel nous pourrons greffer un moteur physique.

Description de l'atelier

Actuellement, de nombreuses applications numériques utilisent des moteurs physiques que ce soit pour avoir des réactions réalistes dans des jeux (déplacements dans Super Mario, simulation de l'inertie du joueur dans les FPS, ...), pour proposer des simulateurs physiques (pédagogiques comme algodoo ou professionnels) ou pour aider le développement d'animations 3D (moteur dans Blender, ...).

Cet atelier cherchera à faire le lien entre la physique et l'informatique.
  • (1) Dans un premier temps, nous écrirons ensemble un moteur physique très simple constitué de quelques instructions (Pyhton ou Java) et basé sur la mécanique du point (système masse-ressort).
  • (2) Nous verrons ensuite comment l'étendre pour en faire un moteur de jeu vidéo.
  • (3) Puis, nous tirerons parti des lois de la physique pour aborder le domaine de l'Intelligence artificielle et simuler des comportements de foule inspirés de la biologie (boids et flocking) et utilisés dans de nombreux domaines (Dimensionnement de bâtiments, Effets spéciaux, ...).

Contenu de l'atelier


Diaporama et code des exemples

Les documents (pdf) utilisés lors de la présentation de l'atelier L'ensemble des exemples est telechargeable à partir de ce fichier zip

Installation de pygame

Cet atelier utilisera le langage python et la librairie pygame destinée à faire des animations et des jeux. Cette libraire se révèle très pratique et facile d'accés et l'atelier permettra aussi de faire un point sur son fonctionnement.

Cependant, il est nécessaire d'installer pygame et d'avoir des libraires compatibles. Pour cela, vous pouvez récuperer et installer les fichiers suivants (python 3.2 avec pygame adapté) Il est aussi possible de télécharger la dernière version edupython une distribution python 3 qui intègre pygame.

Les pages suivantes proposent des liens permettant d'aborder facilement la librairie pygame

Un moteur simple avec pygame

1 - Moteur physique

La première étape consiste à écrire un moteur très simple simulant la mécanique du point. On se limitera pour commencer à simuler le comportement d'un objet mobile soumis à la gravité et lancé avec une vitesse initiale.

Pour cela, il suffit de partir des équations aux dérivées partielles (acceleration = somme des forces) et de les intégrer en discrétisant le temps.

Ces équations se transforment simplement en affectation (avec un dt trés petit)

//definition de l'acceleration (gravite uniquement)
ax=0
ay=-9

//integration des equations de la dynamique v (temps discret)
vx=vx+ax.dt
vy=vy+ay.dt
x=x+vx.dt
y=y+vy.dt

Ecrire le code correspondant et afficher à l'écran les valeurs de position, vitesse et accélération. Pour structurer un peu mieux le code construit, il est possible d'encapsuler les lois physiques dans une classe contenant les données de l'objet mobile (par exemple jeu).

Les deux fichiers ci-dessous proposent un premier corrige:
Corrige Moteur Simple
Corrige Moteur Simple avec classe Jeu

2 - Présentation de la librairie pygame

Afin d'avoir un rendu graphique mis à jour au fur et à mesure du temps, nous allons utiliser un moteur de jeu. En python, nous nous focaliserons sur la librairie pygame.

La librairie pygame est une libraire destinée à développer rapidement et facilement des jeux vidéos. Elle propose toutes les primitives d'un moteur de jeu.

Un moteur de jeu est un ensemble de classe et de fonctions permettant de faire tourner un jeu indépendamment de son contenu (règles du jeu, ...). Un moteur de jeu consiste (1) à répéter de manière régulière une boucle de jeu constituée de la mise à jour du jeu et de son affichage (2) à prendre en compte les commandes faites par le joueur en entrée (évènement clavier, ...)

Une boucle de jeu peut simplement être représenté par l'algorithme suivant:
  • (1) Initialisation du jeu
  • (2) tant que le jeu n'est pas fini
    • (2.1) prendre en compte les actions du joueur
    • (2.2) mettre à jour les éléments du jeu
    • (2.3) afficher l'état du jeu
    • (2.4) attendre un certain temps

La librairie pygame propose trois éléments permettant de mettre en place trés rapidement un moteur de jeu
  • un moyen permettant de répéter de manière régulière la boucle de jeu (par exemple 50 fois par seconde). On parle de FPS (frame per second = nombre de fois où la boucle s'exécute en 1 seconde). Cela se fait par la classe Clock()
  • un moyen de prendre en compte les évènements utilisateurs. Pygame stocke tous les évènements entre deux boucles de jeu dans un tableau d'évènements que l'on pourra interroger à loisir.
  • un moteur graphique permettant de dessiner et d'afficher le rendu de l'état du jeu. Ce moteur utilise le principe du doublebuffering: pendant qu'une image est affichée à l'écran, on dessine sur une image cachée et lorsque le dessin est fini, on inverse les deux images.

3 - Moteur de jeu sous pygame

Le code suivant (inspiré de Programm arcade with pygame) présente un squelette simple permettant de développer un jeu sous pygame.

#on cree un jeu (approche objet)
jeu=Jeu()

# jeu_fini est un boolean qui précise quand le jeu est fini
jeu_fini = False

# on creer une horloge pour réguler la vitesse de la boucle de jeu
clock = pygame.time.Clock()

# -------- Boucle principale -----------
# tant que le jeu n'est pas fini
while not jeu_fini:
    # --- on traite les evenements
    jeu.traiter_evenement()

    # --- on fait evoluer le jeu
    jeu.evoluer()

    # --- on dessine le jeu
    jeu.dessiner()
    # on inverse les affichages (double buffering)
    pygame.display.flip()

    # --- on demande d'attendre ce qu'il faut pour un FPS de 60
    clock.tick(60)
# -------- Fin Boucle principale -----------

pygame.quit()

Dans ce code:
  • la méthode traiter_evenement() est en charge de traiter les evenements de l'utilisateur
  • la méthode evoluer() est en charge de faire évoluer le jeu
  • la méthode dessiner() est en charge dessiner l'état du jeu

4 - Simulateur de chute

A partir de ces éléments, il est trés simple d'écrire un simulateur physique avec un rendu graphique.

Concernant la mise à jour des données, on se contentera d'utiliser les lois physiques discrétisées présentées ci-dessus:
//definition de l'acceleration (gravite uniquement)
ax=0
ay=-9

//integration des equations de la dynamique v (temps discret)
vx=vx+ax.dt
vy=vy+ay.dt
x=x+vx.dt
y=y+vy.dt

Pour l'affichage, on se limitera à dessiner un cercle avec la primitive de dessin pygame.draw.rect. Il faut néanmoins faire attention à changer le repère: les coordonnées (0,0) d'un écran correspondent au coin haut-gauche, il faut donc penser à inverser l'axe y pour passer du monde physique à l'écran.
RED = (0xFF, 0x00, 0x00)
pygame.draw.rect(screen,RED,(jeu.x,400-jeu.y,10,10))

Dans le code proposé ci-dessous, le changement de repère (monde-écran) est géré par la méthode changerCoordonnes ce qui permet d'ajouter une plus grande flexibilité. On peut ainsi facilement changer les coordonnées de références ou le facteur de zoom en ajoutant des paramètres supplémentaires (cf section ultérieure "changement coordonnées").
# permet de changer de repere pour l'affichage
    def changerCoordonnes(self,dx,dy):
        nx = dx
        ny= 400-dy
        return( (nx,ny))

Enfin, la seule interaction avec l'utilisateur résidera dans la possibilité de fermer la fenêtre lancée par pygame (on récupère l'évènement pygame.QUIT)
# --- on traite les evenements
for event in pygame.event.get():
    #si l'utilisateur arrete
    if event.type == pygame.QUIT:
        done = True

Corrige Moteur Graphique

5 - Affichage de la trajectoire

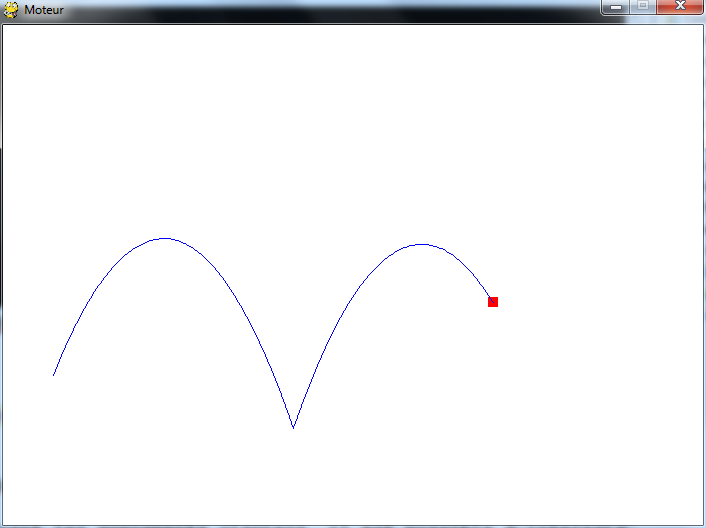

Il est possible d'afficher la trajectoire suivie en stockant les valeurs de (x,y) de l'objet à chaque itération. Cela est fait dans la méthode evoluer() qui stocke les positions successives dans les attributs de type tableau trajX et trajY.

self.trajX+=[self.x]
self.trajY+=[self.y]

L'affichage consiste alors à tracer des lignes entre les points successifs de la trajectoire (à l'aide d'une simple boucle dans la methode dessiner()).

#on peut afficher la trajectoire stockee dans trajX et trajY
#pour chaque point de la trajectoire
    for i in range(0,len(self.trajX)-1):
        x=self.trajX[i]
        y=self.trajY[i]
        coord=self.changerCoordonnes(x,y)
        x2=self.trajX[i+1]
        y2=self.trajY[i+1]
        coord2=self.changerCoordonnes(x2,y2)
        #PS : on peut ameliorer la boucle car le x2 et y2 sont les futurs x,y
        pygame.draw.line(screen,BLUE,coord,coord2,1)



Corrige Moteur Graphique avec affichage trajectoire

6 - Controleur clavier

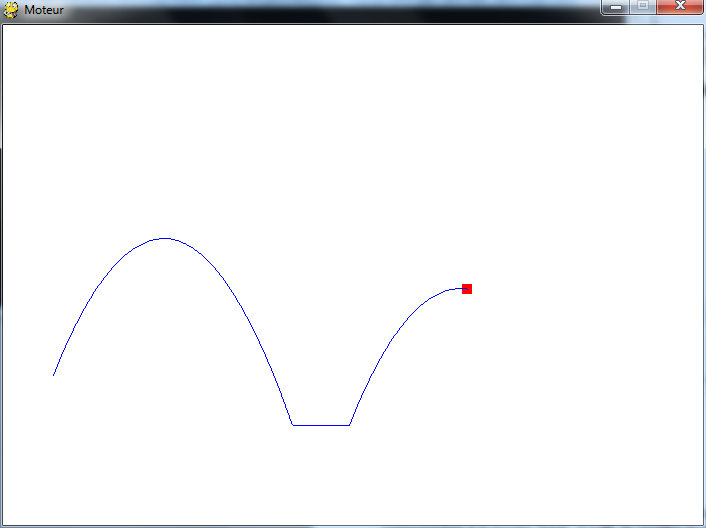

En récupérant les évènements claviers, il est possible d'interagir avec l'objet mobile. A la réception d'un évènement correspondant à la touche "haut", il suffit de modifier la vitesse vy de l'objet mobile. Le moteur physique prend ensuite en charge son déplacement et l'intégration de la gravité.

La méthode controler() gére les évènements utilisateurs. Dans pygame, ceux-ci sont stockés dans un tableau (accessible via pygame.event.get()) qu'il suffit de parcourir à chaque iteration. On ajoute un paragraphe sur la gestion de l'appui d'une touche (le type de l'évènement correspond à la constante pygame.KEYDOWN)

# la gestion des touches
# appelee dans la boucle de jeu
def controler(self):
    global done

    #traitement des evenements
    for event in pygame.event.get():

		#si l'utilisateur arrete
        if event.type == pygame.QUIT:
            done = True

        #gestion de l'appui d'une touche
        if event.type == pygame.KEYDOWN:
            # si c'est la touche "haut"
            if event.key == pygame.K_UP:
                print("up")
                jeu.vy=50




Corrige Moteur Graphique avec controleur


7 - Angry birds

Une fois que le système de gestion de la gravité est mis en place, on peut imaginer de nombreux jeux basés sur ce type de moteur.

Par exemple, un jeu comme "angry birds" en est la conséquence directe:
  • (1) gerer les evenements souris permet de determiner la vitesse initiale de l'objet tant que celui-ci ne vole pas
  • (2) lorsqu'on lache le bouton de la souris, l'objet s'envole avec la vitesse initiale convenue et est soumis à la gravité
Corrige Angry birds like

Ajouts au moteur

1 - Système masse-ressort

Une fois qu'on dispose d'un système permettant de simuler la mécanique du point, il est possible d'ajouter trés simplement des ressorts.

Il suffit de définir des ressorts entre des objets et de calculer à chaque itération les forces exercées par chaque ressort sur les objets situés à leurs extrémités. Le moteur physique s'occupe ensuite de prendre en compte ces accélérations dans la modification de la vitesse et de la position des objets.

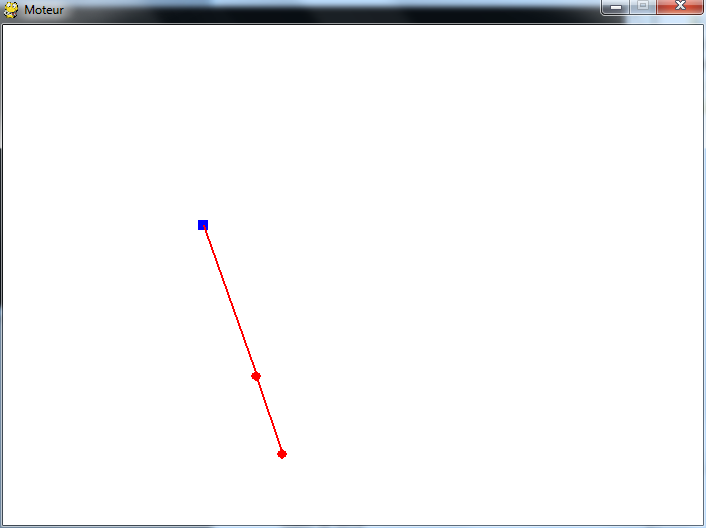

Dés que la classe ressort est définie, il est possible de gérer plusieurs ressorts. Sur chaque particule mobile, on ajoute la contribution de chaque ressort à la somme des forces et on fait ensuite évoluer le système.




Corrige Moteur Graphique avec ressort
Corrige Moteur Graphique avec ressort controle
Corrige Moteur Graphique multi-ressort controle

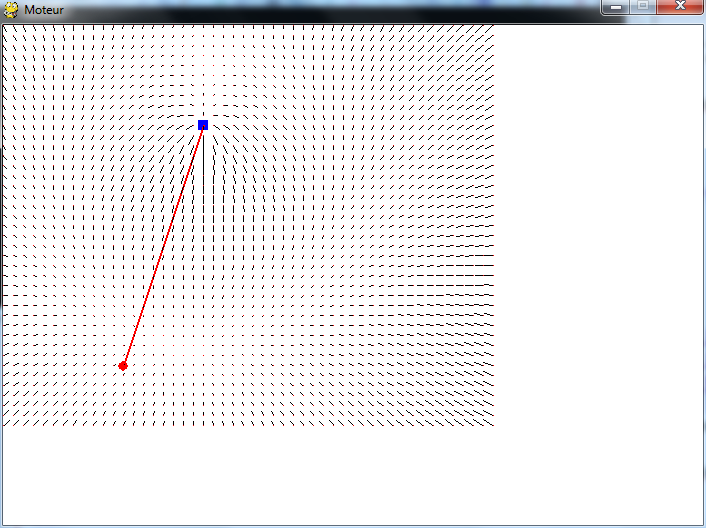

Il est aussi possible d'afficher à des positions régulières le vecteur force exercé par le ressort (car, dans ce cas, la force ne dépend que de la position de l'objet attaché au ressort). Il est ensuite possible de rendre compte des équilibres stables et instables en raisonnant sur le champ de force.

L'application ralentit beaucoup car à chaque itération, toutes les forces sont calculées et réaffichées (comme le champ de force ne bouge pas, l'idéal pour accélérer l'affichage consisterait à sauver ce champ de force dans une image qu'on recopiera à chaque itération)



Corrige champ de force ressort

2 - Jeu Gish-like

Une fois le système masse-ressort écrit, il est possible de créer des jeux basés sur des créatures composées de ressorts.

Le plus simple consiste à créer une classe Systeme constituée
  • d'une liste objets mobiles
  • de la liste des ressorts liant ces objets mobiles
La méthode evoluer() de cette classe prend en compte tous les ressorts pour mettre à jour l'accélération des objets concernés puis intégrer le résultat sur chaque objet.

class Systeme():

        # un systeme est constitue d'objets et de ressorts
        def __init__(self):
                self.ressorts=[]
                self.objets=[]

        # executer
        def evoluer(self):
                # initialiser a a g
                for objet in self.objets:
                        objet.ax=0
                        objet.ay=-9

                # pour chaque ressort
                for ressort in self.ressorts:
                        ressort.metreAJourAcc()

                # mettre à jour objet
                for objet in self.objets:
                        objet.evoluer()


Corrige systeme de ressorts

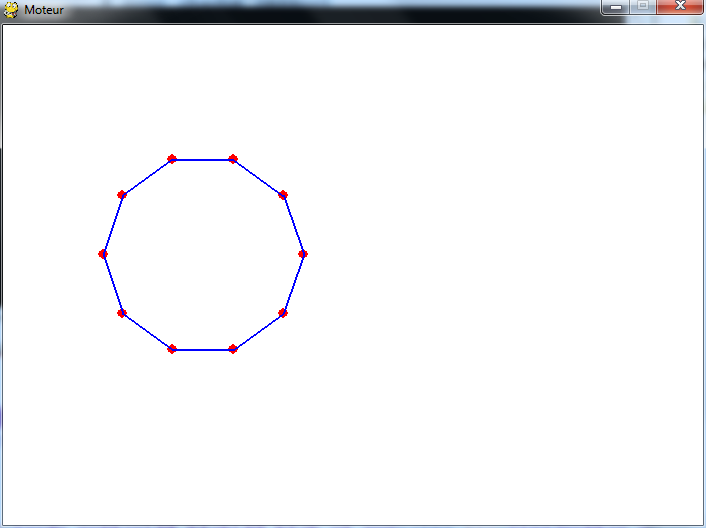

A partir de la classe Systeme, on peut produire des formes constituées de treillis de ressorts. Le comportement général de l'objet dépend de la manières dont les objets mobiles sont connectés.

Il est à noter que chaque objet du treillis dispose de sa propre masse (puisqu'on ajoute la gravité à l'accélération de chaque objet). Il est possible d'avoir des objets de masses différentes en modifiant le vecteur accélération (les forces autres que la gravité doivent être modulées par le rapport de masses m/m_unitaire).



blob systeme 1

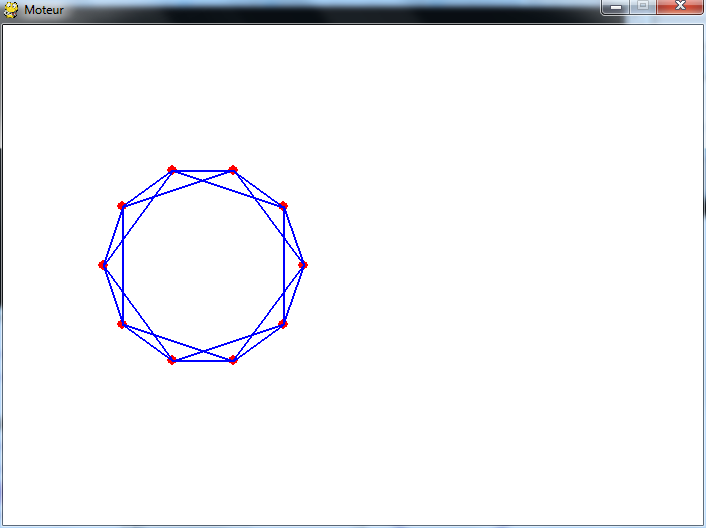

blob systeme 2

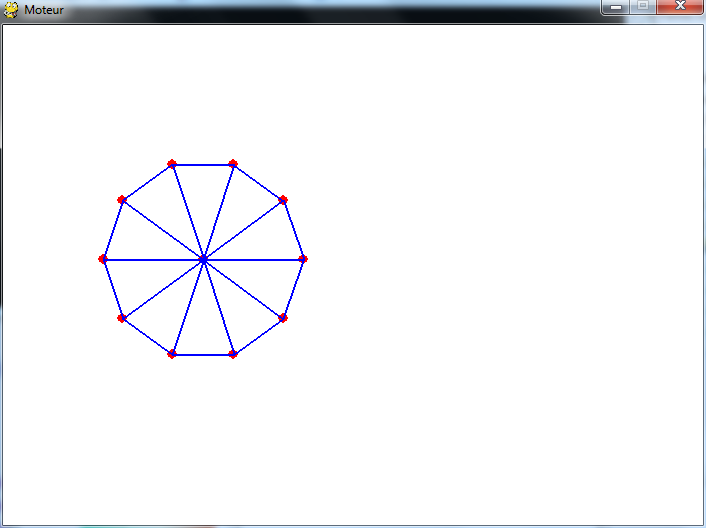

blob systeme 3


La version ci-dessous ajoute un controleur qui permet de modifier en temps réel la raideur des ressorts (avec les fleches "haut" "bas" du clavier). En fonction de cette raideur, le blob peut s'affaisser sous son propre poids.

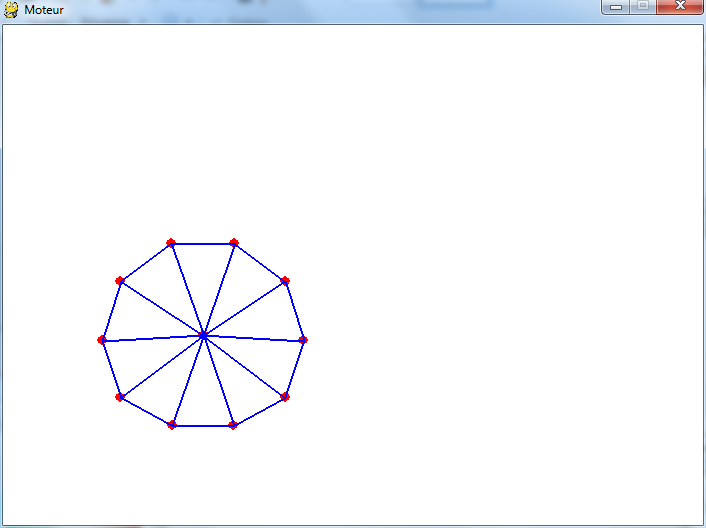

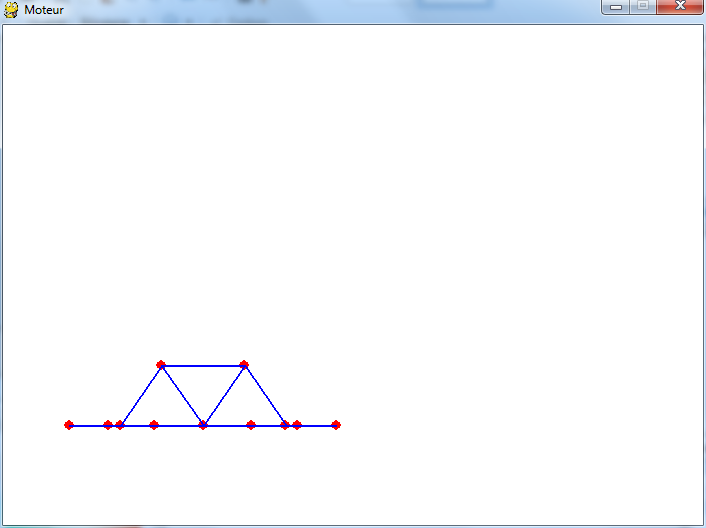

En baissant la raideur puis en l'augmentant rapidement il est possible de faire "sauter" la forme (du fait de la reaction des ressorts)

Corrige blob systeme 3 raideur variable

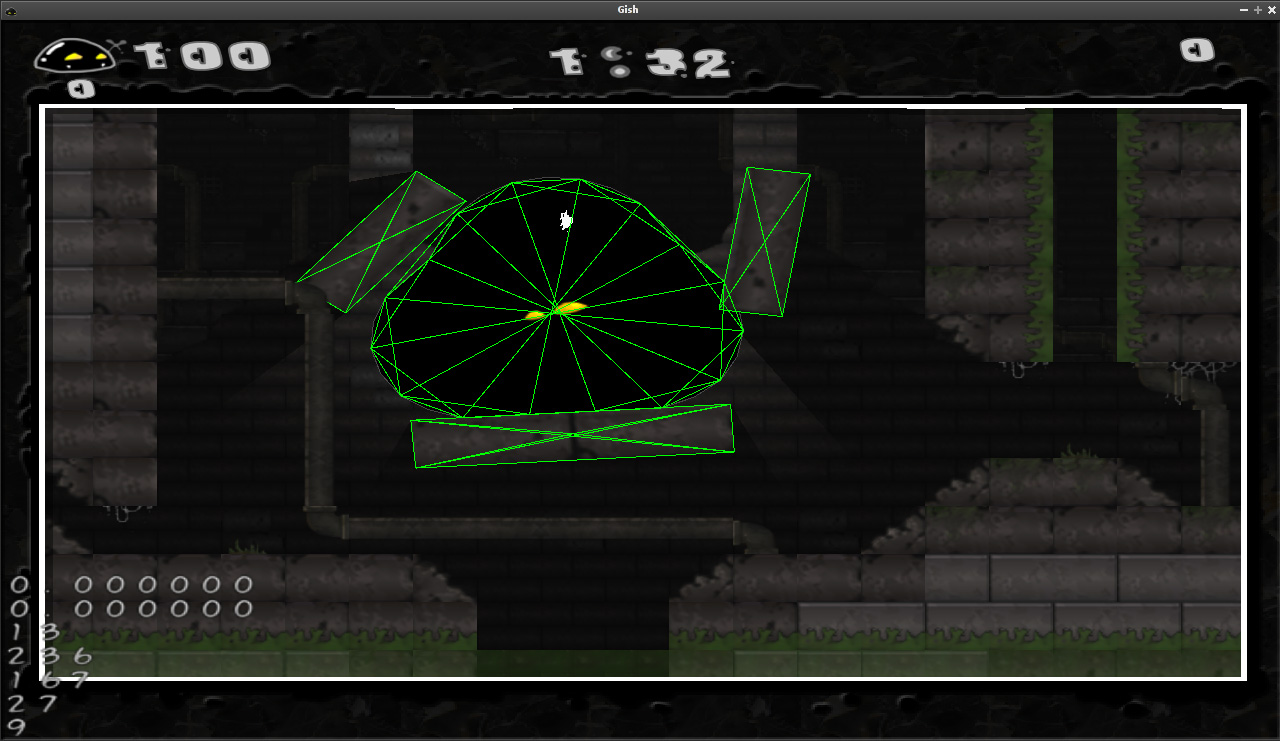

C'est sur cette base, que le jeu gish a été développé (mais il intègre beaucoup plus d'éléments en particulier, la manière de se déplacer en réponse aux contrôles des utilisateurs).

3 - Gravité et système à plusieurs corps

De la meme manière, simuler la gravité entre planètes consiste simplement à ajouter à notre moteur de jeu de nouveaux types de force.

Corrige Angry birds like avec planete

Jeu, collision et interaction

1 - Gestionnaire collision

Afin de faire un jeu, il faut rajouter un gestionnaire de collisions. Un gestionnaire de collision consiste avant tout à determiner quand un objet rectangulaire intersecte un autre objet rectangulaire.

Pour gérer des objets de forme quelconque, on utilise ensuite des Bounding box à savoir des rectangles englobant l'objet à tester

if 	(b.x >= a.x + a.w)
	or (b.x + b.w <= a.x)
	or (b.y >= a.y + a.h)
	or(b.y + b.h <= a.y)):
        return false
else:
	return true
}

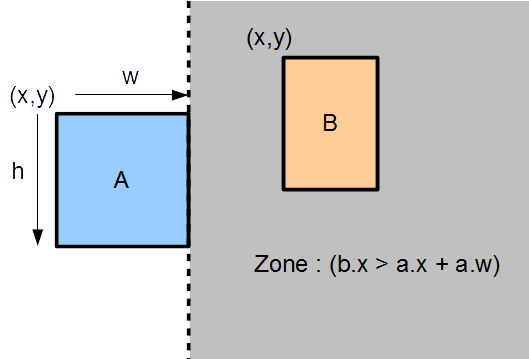

Le code ci-dessus verifie s'il y a collision entre deux rectangles a et b caractérisé par une position initiale (x,y) et une largeur et hauteur (w,h)

On sépare l'espace en quatre portions en fonction du rectangle A. Si le rectangle B se trouve dans une de ses portions, c'est qu'il n'y a pas collision.
Corrige Affichage des collision avec Obstacle en U

2 - Rebond collision

Une fois la dtection, faite, il est possible de gerer l'evenement, par exemple en ajoutant un rebond (si la collision est en haut, ou en gauche/droite) et un appui si la collision est en bas avec le personnage.

Corrige Jeu gestion collisions

Simulateur de comportements

Afin de simuler les comportements de déplacement, une approche désormais classique consiste à utiliser des steering behaviour (cf page de Craig Reynolds). Il s'agit de modéliser la dynamique de déplacement à l'aide de la mécanique du point.

La motivation de l'agent se traduit sous la forme de forces qui vont influencer sa vitesse et son déplacement.

1 - Acceleration directe

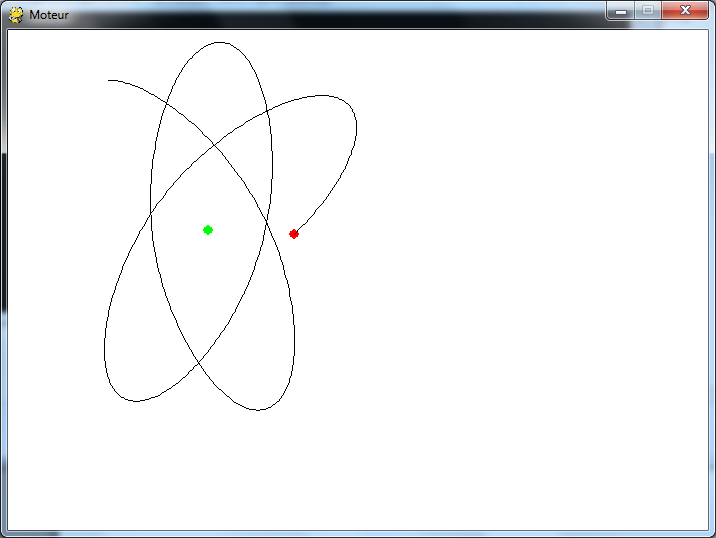

La comportement le plus simple consiste à determiner la direction de l'agent en fonction l'objectif à atteindre. La commande en acceleration consiste alors simplement à suivre la direction du vecteur (position agent -> objectif).

Cependant, ce type de comportement introduit des oscillations importantes puisque l'accélération change de direction uniquement quand la position de l'agent dépasse la position de l'objectif.

Corrige steering acceleration directe

2 - Commande adaptée

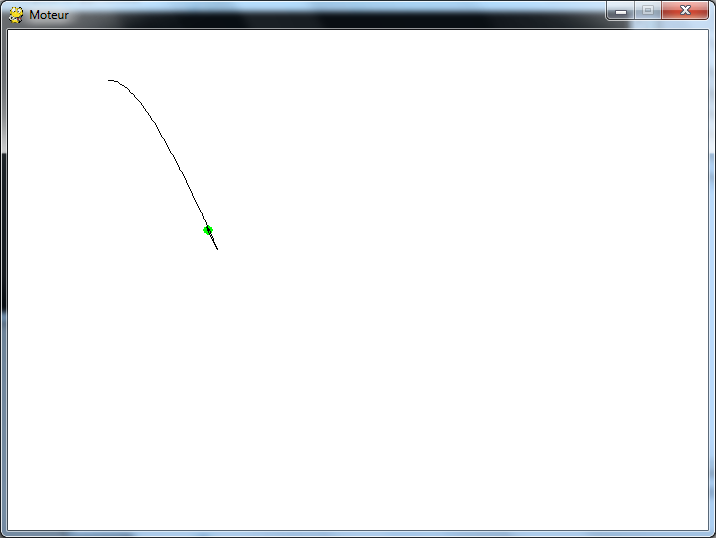

Une première solution à controler par la vitesse. La commande en accélération a alors pour objectif de modifier la vitesse courante vers la vitesse souhaitée.

Corrige steering acceleration controle vitesse

3 - Comportement de groupe

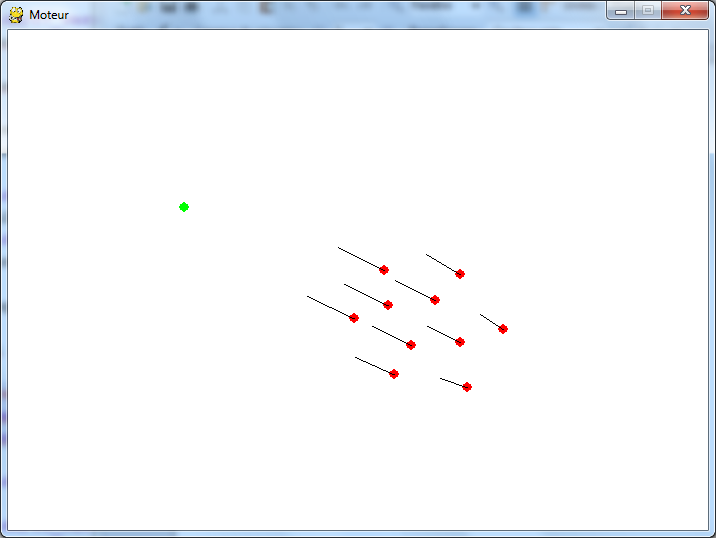

Il est alors possible de gérer des comportements de groupe en ajoutant des répulsion entre agents. Cela permet aux agents de ne pas se percuter tout en cherchant à attaindre l'objectif souhaité.

Corrige steering acceleration multi-agent

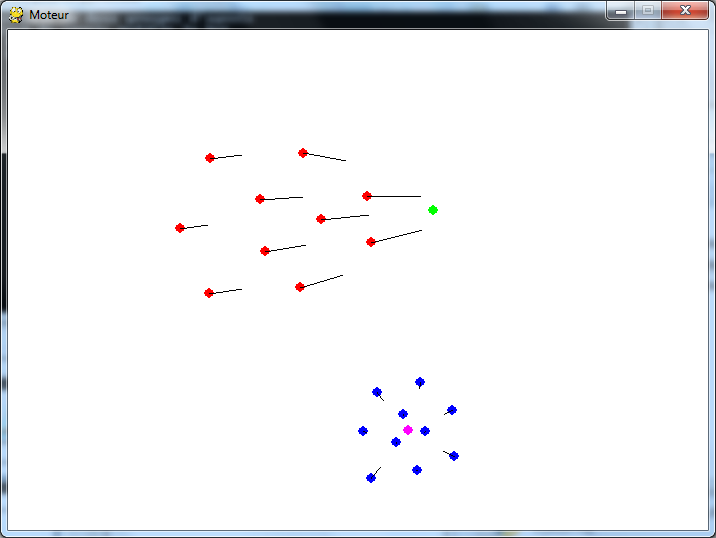

Le code suivant propose de faire plusieurs groupes. On controle l'objectif de chaque groupe avec un click gauche/droite. Tous les agents se repoussent les uns les autres ce qui permet de modéliser deux groupes qui se croisent.



Corrige steering acceleration multi-objectif

4 - Ajout d'une caméra

En représentant explicitement la manière dont l'affichage calcule les coordonnées des points dans l'image, il est simple d'ajouter une caméra mobile permettant de changer de repère.

Les lois du monde restent les même et le code permettant de faire évoluer les grandeurs physiques ne change pas, seule la fonction permettant d'afficher le résultat à l'écran doit être modifiée.

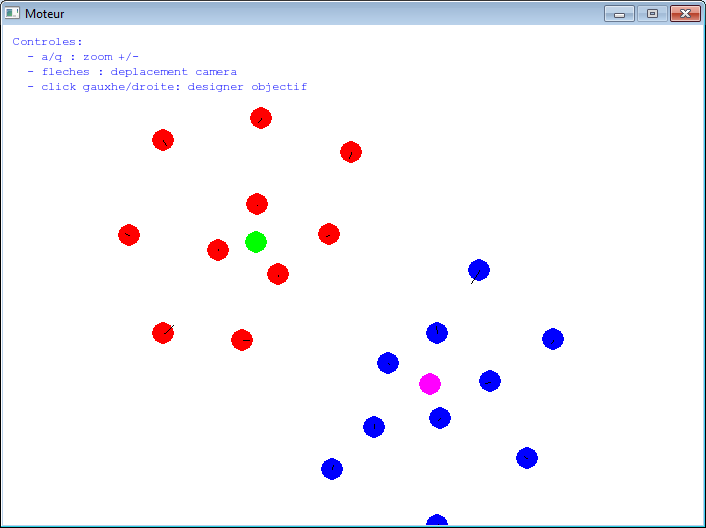

Pour cela, le code suivant propose une classe Repere. Cette classe représente le lien entre le monde physique et l'écran. Elle contient 3 attributs importants: le centre de la caméra (x0,y0) et le facteur de zoom.

La classe Repere possède deux méthodes de transformation de coordonnées: une permettant de passer du monde physique au monde de l'image (pour afficher le systeme), une permettant de passer du monde de l'image au monde physique (pour pouvoir correctement repositionner un click de souris). La composition des deux fonctions doit retourner l'identité.

    #passe du monde à l'ecran
    def transformCoord(self,xm,ym):
        tx=self.tailleFenetreX/2
        ty=self.tailleFenetreY/2
        return(tx+(xm-self.x0)*self.zoom,ty+(ym-self.y0)*self.zoom)

    #passe de l'ecran au monde(ex gerer click souris)
    def coord_inverse(self,xe,ye):
        tx=self.tailleFenetreX/2
        ty=self.tailleFenetreY/2
        return((xe-tx)/self.zoom+self.x0,(ye-ty)/self.zoom+self.y0)




Le code correspond intègre ce changement de repère:
Corrige steering multi-agent avec gestion de camera

5 - Flocking

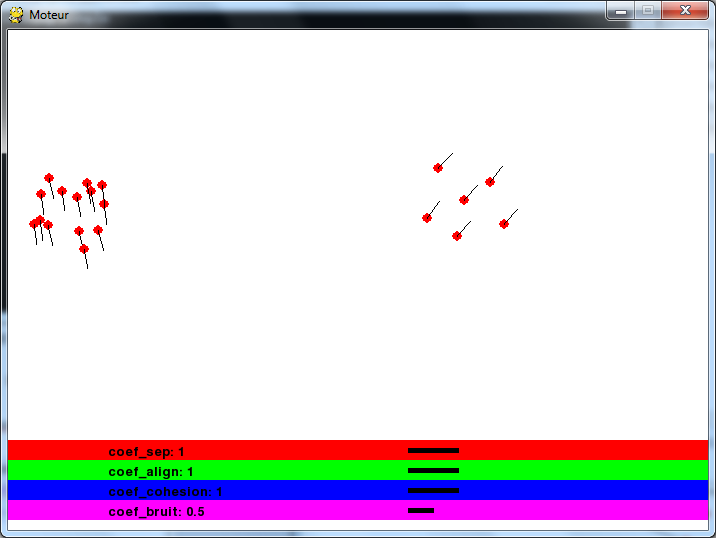

Le comportement de flocking est le comportement de déplacement en groupe.

reference:Flocking behaviour

Corrige flocking
Corrige flocking variable

Références utiles
